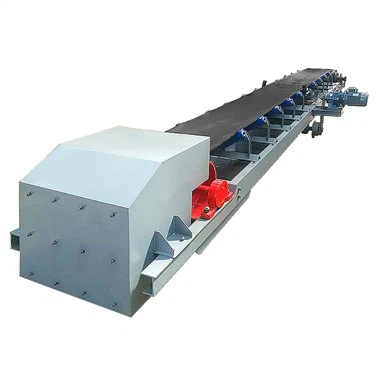

Băng tải đảo ngược

Băng tải thường bị đổ lỗi cho các vấn đề về theo dõi dây đai và trong hầu hết các trường hợp, điều này là không chính đáng. Nguyên nhân hư hỏng thường được tìm thấy trong chính quá trình lắp đặt và có thể là do các ròng rọc và con lăn được điều chỉnh kém, áp dụng sai các biện pháp theo dõi dây đai hoặc thiết kế bị lỗi. Do đó, điều cần thiết là phải nhận thức đầy đủ các đặc điểm cơ bản của các biện pháp theo dõi vành đai khác nhau và để chúng được sử dụng chính xác.

Cần phải phân biệt giữa các biện pháp cơ bản và bổ sung để theo dõi vành đai. Loại thứ nhất thích hợp để duy trì đai được căn chỉnh chính xác ở vị trí trung tâm của nó miễn là không có tác động lớn từ bên ngoài lên đai, chẳng hạn như lực ngang. Điều thứ hai là cần thiết khi chỉ các biện pháp cơ bản là không đủ hoặc không phù hợp để kiểm soát đầy đủ việc theo dõi vành đai.

Bất kể biện pháp nào được thực hiện, các điều kiện sau đây đều cần thiết để theo dõi vành đai không có vấn đề:
Cấu trúc hỗ trợ phải cứng và ổn định. Nó phải có khả năng chịu được tất cả các lực tác động lên nó (độ căng của dây đai, trọng lượng của hàng hóa được vận chuyển, sàn không bằng phẳng, v.v.).
Tất cả các ròng rọc và con lăn phải được lắp vuông góc với trục chạy của dây đai. Các ròng rọc và con lăn có thể điều chỉnh chỉ được điều chỉnh sau khi dây đai đã được chạy đúng cách.
Tất cả các bộ phận của hệ thống tiếp xúc với đai phải được bảo vệ khỏi bụi bẩn và phải được làm sạch nếu cần thiết.

Điều gì xảy ra nếu một băng tải không có biện pháp theo dõi nào cả?
Khi một dây đai chạy qua các ròng rọc hình trụ vuông góc với đường định hướng của nó thì các lực tác dụng lên nó sẽ song song với hướng chạy của dây đai. Không có lực theo dõi nào được tác dụng lên vành đai.
Trên thực tế, dây đai đang chạy trong trạng thái cân bằng không ổn định và sẽ bị đứt ngay lập tức nếu chịu tác động của các yếu tố bên ngoài nhỏ nhất như tải sản phẩm lệch tâm, bụi bẩn giữa dây đai và ròng rọc, biến dạng dây đai hoặc cấp liệu sang một bên hoặc chuyển hướng hàng hóa. Sơ đồ theo dõi vành đai
Kịch bản tương tự cũng được áp dụng nếu một hoặc cả hai ròng rọc không được đặt chính xác vuông góc với trục chạy của đai. Đai chắc chắn sẽ chạy về phía ít căng hơn.

Quy tắc theo dõi 1
Vành đai di chuyển sang một bên với độ căng ít nhất.
Hiệu ứng theo dõi của ròng rọc hình trụ hoặc hình nón hướng tâm
Băng tải vải thường được trang bị ít nhất một, đôi khi có một số ròng rọc có dạng hình trụ hình nón hoặc hình chóp hướng tâm. Biện pháp cơ bản này thường đủ để đạt được khả năng chạy thẳng và ổn định.
Vành đai ròng rọc hình trụ-hình nónRòng rọc có hình dạng này tạo ra hiệu ứng tự di chuyển. Nếu có xu hướng chảy tràn thay đổi hoặc đảo ngược hướng chạy, đai sẽ được định tâm mà không cần điều chỉnh trục. Thông tin chi tiết về ròng rọc hình trụ

Trong băng tải hai ròng rọc đơn giản có hướng chạy xác định, ròng rọc đầu thường là ròng rọc dẫn động. Nó được thiết kế theo hình trụ-hình nón.
Với tỷ lệ khung hình của băng tải (chiều dài băng tải và chiều rộng đai) vượt quá khoảng 5 trên 1 và trong các hệ thống lắp đặt có hoạt động đảo chiều, nên bọc cả ròng rọc đầu và ròng rọc đuôi.
Theo phương pháp này, đai được căn chỉnh chính xác có thể được duy trì ở vị trí trung tâm của nó miễn là các ròng rọc không bị lệch quá mức.

Các biện pháp theo dõi vành đai bổ sung:
Đối với các hệ thống lắp đặt có xu hướng chảy tràn rõ rệt và lực ngang đáng kể (nguồn cấp dữ liệu bên, thanh chuyển hướng, nhiều sự chuyển hướng trong đường đai, v.v.), việc sử dụng cơ bản các ròng rọc hình trụ-hình nón sẽ không đủ. Sẽ cần phải có các biện pháp theo dõi vành đai bổ sung, nhưng những biện pháp này sẽ được xác định theo ứng dụng và điều kiện vận hành.

Ròng rọc dẫn hướng
Ròng rọc dẫn hướng, còn gọi là ròng rọc điều khiển, là loại ròng rọc có thể điều chỉnh được.
Ròng rọc dẫn hướng thường có dạng hình trụ. Tuân thủ đường kính tối thiểu đối với phản xạ theo chỉ dẫn trong bảng dữ liệu sản phẩm. Để đạt được khả năng theo dõi tốt, cung tiếp xúc ở puli dẫn hướng phải tối thiểu là 30 độ. Đối với dây đai có bề mặt không dính, hiệu quả theo dõi có thể được cải thiện bằng vỏ ma sát bằng cao su chống mài mòn hoặc vật liệu tổng hợp (độ cứng khuyến nghị 80 – 90 Shore A).

Quy tắc theo dõi 2
Vòng cung tiếp xúc càng lớn và ma sát càng cao thì hiệu ứng theo dõi càng lớn. Để giữ độ căng của đai ở mức thấp nhất có thể, chuyển động quay phải vuông góc với đường trung tuyến của cung tiếp xúc (mặt phẳng A ↔ B) nếu có thể. Khoảng cách tâm giữa ròng rọc cuối và ròng rọc dẫn hướng ít nhất phải gấp đôi đường kính của ròng rọc lớn hơn. Không giống như ròng rọc hình trụ, con lăn hình trụ có thể điều chỉnh không tự di chuyển. Điều này có nghĩa là khi hướng chạy của đai thay đổi, vị trí quay của ròng rọc hình trụ phải được đặt lại. Vì điều này không thực tế nên không nên sử dụng các con lăn hình trụ có thể điều chỉnh để theo dõi dây đai cho hoạt động đảo chiều. Tuy nhiên, ngoại lệ đối với quy tắc này có thể được áp dụng cho băng tải dài. Với điều kiện là có đủ khoảng cách giữa các ròng rọc dẫn hướng, chúng thậm chí có thể được sử dụng cho các hoạt động đảo chiều.
Ròng rọc dẫn hướng A dẫn đai chính xác theo hướng chạy a, ròng rọc dẫn hướng B dẫn đai chính xác theo hướng chạy b.

Quy tắc theo dõi 3
Trong nhóm ròng rọc và con lăn, con lăn nào tiếp xúc đầu tiên với đai sẽ có hiệu ứng chuyển động lớn hơn (trong ví dụ con lăn A liền kề).
Ròng rọc và con lăn
Con lăn nghiêng ở phía sau
Hiệu ứng theo dõi của các con lăn nghiêng ở phía quay trở lại được tối đa hóa nếu chúng được lắp vào phía chạy phía trước puly đuôi đối với dẫn động đầu và phía trước puly dẫn động đối với dẫn động đuôi.
Việc định vị các con lăn dưới đai, tức là ở phía vận chuyển của đai, tạo ra hiệu ứng chuyển động tốt do hệ số ma sát cao hơn, tuy nhiên, các dấu vết chuyển động có thể có trên vỏ đai cũng phải được xem xét.

Các con lăn cũng có thể được đặt phía trên băng tải ở phía chạy của nó. Điều này là mong muốn trong trường hợp dây đai có mặt truyền tải tinh tế hoặc có cấu trúc cao hoặc có các biên dạng được gắn ngang.
Để đạt được hiệu quả theo dõi thỏa đáng, điểm tiếp xúc của đai của con lăn phải vào khoảng ¼ chiều rộng của đai và góc nghiêng của con lăn phải là 5 độ đến 10 độ.
Nếu các con lăn nghiêng được lắp chính xác vuông góc với hướng chạy của đai, đai sẽ tự động điều chỉnh vị trí của chính nó nếu xảy ra thay đổi về xu hướng chảy tràn.

Biện pháp này cũng có tác dụng trong hoạt động đảo chiều.
Khả năng theo dõi dây đai được cải thiện hơn nữa khi các con lăn nghiêng được nghiêng về phía trước một góc từ 8 độ đến 10 độ ở mép dây đai theo hướng chạy của dây đai. Tác dụng của chúng có thể được tăng cường bằng cách thêm lớp vỏ ma sát.
Tuy nhiên, các con lăn nghiêng về phía trước không được sử dụng cho hoạt động đảo chiều vì do đó lực định tâm của đai cũng bị đảo ngược.
Các con lăn nghiêng ở mặt sau cũng đã được chứng minh là thành công trong việc di chuyển các đai rộng, ngắn và đai mỏng ở tốc độ cao. Trong trường hợp này, các puli dẫn động và puly đuôi phải được lắp với các biên dạng hình trụ để tránh bị gấp hoặc bị nhàu.
